- °íûÁ¤µµ ¹× °íÇ°Áú
- ¿ì¼öÇÑ ³»¸¶¸ð¼º
- ±ÕÀÏÇÑ Á¶Á÷
- ±ÕÀÏÇÑ °æµµ
- °í°µµ
GRADE | ÈÇмººÐ(wt,%) |
||||||||
---|---|---|---|---|---|---|---|---|---|
C | Si | Mn | P | S | Ni | Cr | Mo | V | |
STD11 | 1.4 | /0.40 | /0.60 | /0.030 | /0.030 | - | 11.0 | 0.80 | 0.20 |
1.60 | 13.0 | 1.20 | 0.50 | ||||||
D2 | 1.40 | 0.10 | 0.10 | /0.030 | /0.030 | - | 1.0 | 0.70 | 0.50 |
1.60 | 0.60 | 0.60 | 13.0 | 1.20 | 1.10 |
Average Expansion Coefficient(¡¿10-6/¡Æc) | |||
---|---|---|---|
100¡Æc | 200¡Æc | 300¡Æc | 400¡Æc |
12.0 | 12.5 | 12.8 | 12.9 |

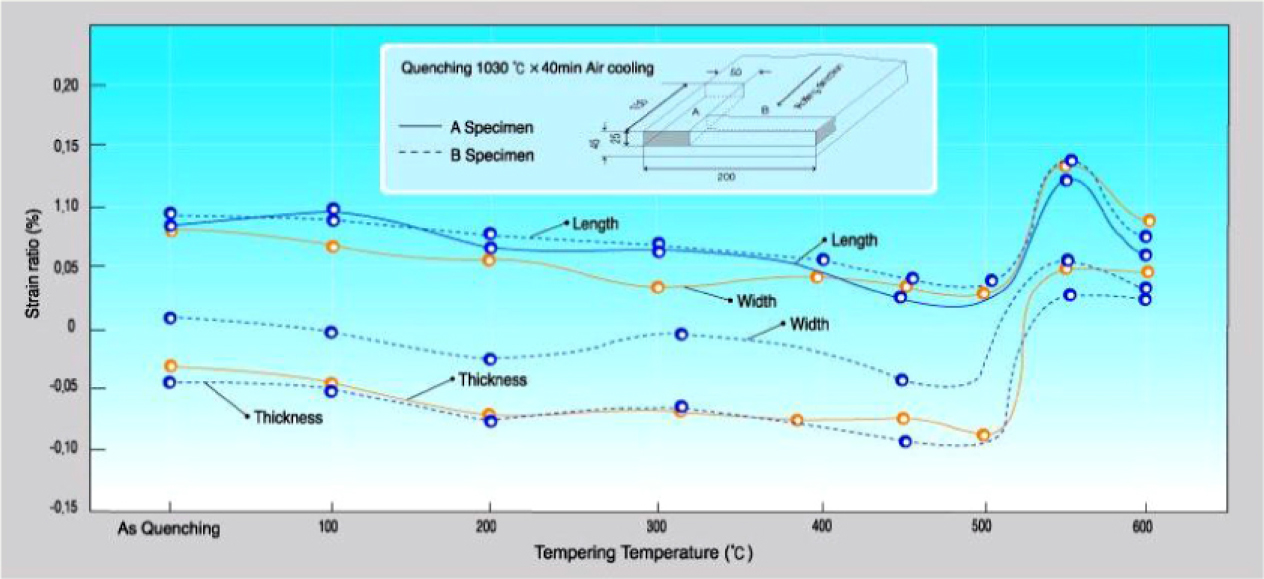

¿Ã³¸® |

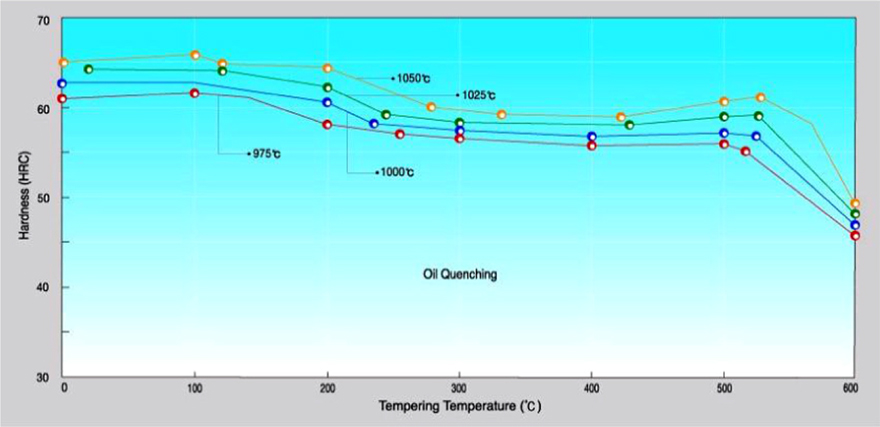

°æµµ |
|||
---|---|---|---|---|
Annealing | Quenching | Tempering | Annealing(HB) | Q/T(HRC) |
800-870¡Æc | 1000-1050¡Æc | 550-680¡Æc | ¡Â 255 |
¡Ã 58 |
Slow Cooling | Air, Gas, Oil Cooling | Air Cooling |
