열처리공정

HEAT TREATMENT PROCESS

열처리공정

진공열처리

복잡한 형상이나 막힌 공공부품의 후미진 부분등의 열처리를 행할 때 열처리 효과가 보통의 로에 비해 크다.
피처리물 표면의 산화반응을 방지할 수 있으며, 표면에서 모재의 원소가 이탈되는 것을 방지(탈탄방지) 효과와 열처리 도중 피처리 물의 이동이 없어서 재료의 변형이 적고 안전조업이 가능하나, 투자비가 고가이고, 엄격한 작업조건이 요구된다.

진공경화 (VACUUM Hardning)

대기 중에 노출되는 노를 사용하여 경화 처리할 수 있는 어떠한 금속재료도 진공로를 이용하여 요구되는 진공 중에서 재료를 가열 및 냉각시켜 재지를 경화시킬 수가 있다. 이렇게 진공중에서 경화처리를 행하는 근본적인 이유는 다음과 같다.

  • 01. 열처리 과정 중 가열된 피처리물을 이동시키지 않으므로 재료의 뒤틀림이 없다.
  • 02. 피처리물을 균일하게 가열함으로 열처리 효과가 좋다.
  • 03. 침탄 및 탈탄과 같은 표면반응이 전혀 일어나지 않는다.
  • 04. 공구강이나 다이강의 열처리에 적합하게 아주 깨끗한 표면을 작업 후에도 유지할 수가 있다.
  • 05. 염욕로처리시 피처리물의 오목진 부분이나 틈 사이에 염이 남아 발생하는 재료부식이 전혀 고려되지 않는다.
  • 06. 정해진 경화처리 조건에서는 동일한 반복생산이 가능하다.

진공로의 성능과 품질

진공 열처리 품질을 결정짓는 가장 중요한 요소가 장비의 성능이다.

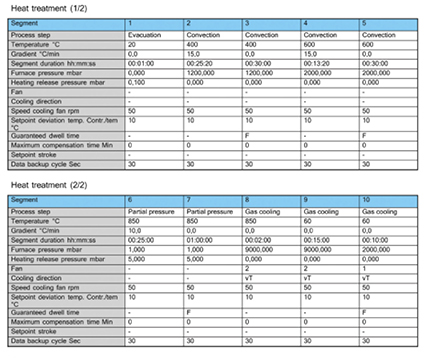

당사는 독일 IPSEN사의 진공로를 사용 최적의 진공 열처리 품질을 구현하고 있으며, IPSEN사에서 제공한 다양한 강종의 열처리 프로그램 데이터를 사용 최적의 열처리를 실시하고 있다.

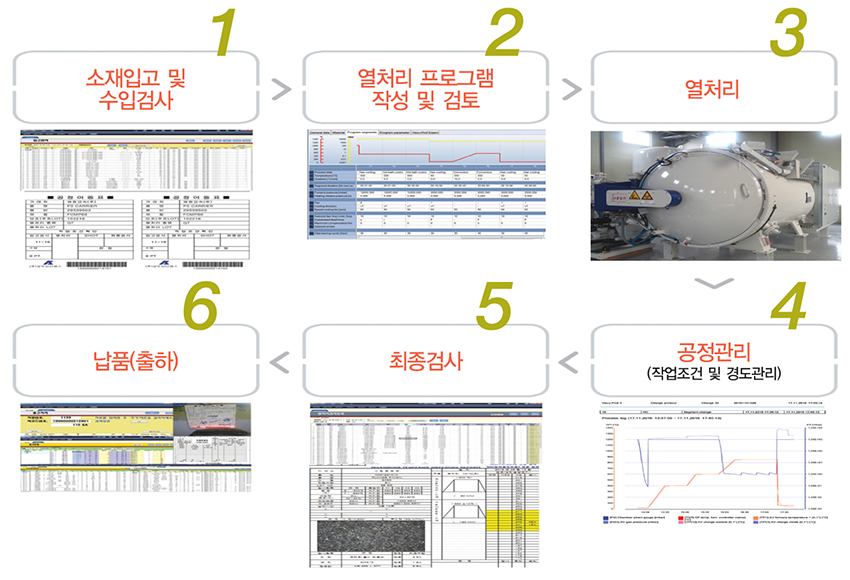

추적관리

당사의 최신 진공 열처리 설비는 모든 열처리 프로그램 및 기록이 실시간 전산화 되어 유지 관리됨으로 신뢰성을 확보한다.

열처리종류

QT(Quenching & Tempering) 열처리 공정

Quenching은 금속을 고온에서 가열 유지한 후 냉각매체(기름 또는 물에 담궈 급속히 냉각시키는 공정이며, 이를 적당한 온도로 재가열하여 인성을 부여시키는 과정을 템퍼링 즉, 뜨임이라 한다. 재가열의 목적은 담금질로 얻어진 높은 경도는 취성이 강해 잘 부서지기 쉬우므로 내부 미세조직에 인성을 부여하기 위하여 실시한다. 담금질과 뜨임은 짝을 이뤄 작업하기 때문에 이를 QT(Quenching & Tempering)라고 한다.

1) Quenching : 강을 오스테나이트화한 다음 급랭에 의해 오스테나이트 전부 또는 일부가 마르텐사이트 변태하여 강화되는 처리 이며, 아공석강의 오스테나이트화 온도는 Ac3 이상이고 과공석강인 경우 Aci (아래첨자 수정바람)과 Acm사이의 온도에서 실시한 다. Quenching의 방법으로는 물, 오일, 마르템퍼링, 오스템퍼링 등 소재 및 특성에 따라 Quenching 매체 및 방법을 선택하여 작업한다.

2) 템퍼링 처리(Tempering) : Quenching에 의해서 경화된 강을 공석 온도 이하의 온도로 재가열하여 적절한 시간 동안 유지한 다. 음 공랭함으로써 연성과 인성을 향상시키고 잔류응력을 제거하며, 조직을 안정화시킬 목적으로 시행하는 처리이다.

특징 일반적으로 단중이 5kg 미만의 소형제품의 대량 생산에 많이 사용되며 자동화에 의한 간편 조작으로 인력 소모가 적다.
분위기 가스CH3OH, RX-GAS, DX-GAS를 사용하여 무산화열처리가 가능하다.

노말라이징(Normalizing) 열처리 공정

결정 조직을 미세화고 냉간 가공이나 단조등으로 인한 내부 응력을 제거하며 결정 조직이나 기계적 성질과 물리적 성질등을 표준 화 시키는데 공정의 목적이 있다.

강을 변태영역(아공석강 Ac3, 과공석강 Acm) 이상의 적절한 온도의 오스테나이트 영역으로 가열한 다음 공기 중에서 냉각하는 처리이다.

특징 일반적으로 대량 생산에 많이 사용되며 자동화에 의한 간편 조작으로 인력 소모가 적다.

고용화 열처리 공정 강의 합금 성분을 고용체로 용해하는 온도 이상으로 가열하고 충분한 시간 동안 유지한 다음 급랭하며 합금 성분의 석출(出) 을 저해함으로써 상온에서 고용체의 조직을 얻는 조작을 말한다.
