열간 공구강
PRODUCTS일반적 특성
- 알루미늄 및 마그네슘 압출 다이스에 적합
- 우수한 인성 및 적열경도
- 다량의 "V"함유하여 열간다이스강에 적합
- 우수한 내마모성
- 열처리변형 최소
화학성분
| GRADE | 화학성분(wt,%) |
||||||||
|---|---|---|---|---|---|---|---|---|---|
| C | Si | Mn | P | S | Ni | Cr | Mo | V | |
| STD61 | 0.32 | 0.80 | /0.50 | /0.030 | /0.030 | - | 4.50 | 1.00 | 0.80 |
| 0.42 | 1.20 | - | 5.50 | 1.50 | 1.20 | ||||
| H13 | 0.32 | 0.80 | 0.20 | /0.030 | /0.030 | /0.75 | 4.75 | 1.10 | 0.80 |
| 0.45 | 1.25 | 0.60 | 5.50 | 1.75 | 1.20 | ||||
열팽창계수
| Average Expansion Coefficient(×10-6/°c) | ||||||
|---|---|---|---|---|---|---|
| ~100°c | ~200°c | ~300°c | ~400°c | ~500°c | ~600°c | ~700°c |
| 9.53 | 10.5 | 11.6 | 12.3 | 12.9 | 13.2 | 13.6 |
열처리 조건 및 경도
| 열처리 | 경도 | |||
|---|---|---|---|---|
| Annealing | Quenching | Tempering | Annealing(HB) | Q/T(HRC) |
| 800-870°c | 1000-1050°c | 550-680°c | ≤ 299 | ≥ 53 |
| Slow Cooling | Air, Gas, Oil Cooling | Air Cooling | ≤ 299 | ≥ 53 |
열처리 변형율

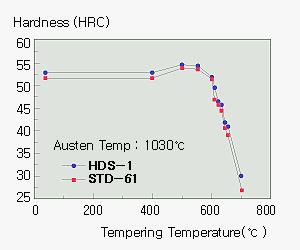

- 열처리 경도곡선
(Heat Treatment Hardness Curve)
- 열처리 기계적성질
(Heat Treatment Mechanical Properties)
- 내열충격성
(Resistance to Heat-Check)
- 질화특성
(Nitriding Characteristics)
