플라스틱금형강
PRODUCTS제품특성
| 강 종 | 특 성 |
|---|---|
| HP1A | - 우수한 기계가공성 |
| HP4A | - 우수한 기계가공성 - 잔류응력 및 변형최소화 - 높은 경도 및 우수한 내마모성 |
| HP4MA | - 우수한 기계가공성 - 잔류응력 및 변형최소화 - 높은 경도 및 우수한 내마모성 - 균일한 단면경도 |
품질특성
- 진공탈가스 처리
: 진공탈가스 처리한 강괴로 단조하여 생산하기 때문에 1) 재질의 청정도가 높고 2) 기공이 없으며 3) 성분의 편석 또는 기타 유해한 결함이 없다.
- 화학성분
| Products | 화학성분(wt, %) | ||||||
|---|---|---|---|---|---|---|---|
| C | Si | Mn | Ni | Cr | Mo | Special Alloys | |
| HP1A | 0.50~0.55 | 0.15~0.35 | 0.70~0.90 | max 0.50 | - | - | added |
| HP4A | 0.36~0.40 | 0.15~0.35 | 0.85~0.95 | max 0.50 | 0.90~1.10 | 0.25~0.35 | added |
| HP4MA | 0.33~0.37 | 0.15~0.35 | 0.80~1.00 | 0.40~0.50 | 1.65~1.75 | 0.40~0.50 | added |
- 기계적 성질
| Products | Yield Point(㎏ f/㎟) | Tensile Strength (㎏ f/㎟) | Elongation(%) | Reduction of Area (%) | Impact Abso.Energy (Joule) | Surface Hardness (Hs) |
|---|---|---|---|---|---|---|
| HP1A | 30~45 | 70~85 | >15 | >35 | >15 | 28~33 |
| HP4A | 65~80 | 75~90 | >15 | >40 | >60 | 37~43(40) |
| HP4MA | 75~90 | 90~105 | >15 | >40 | >90 | 41~47 |

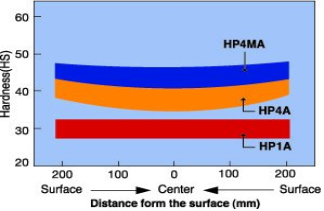

- 단면경도분포
표면과 내부의 경도 편차가 적으며 균일하다

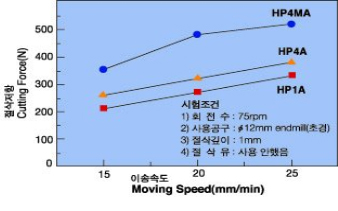

| - 기계가공성 |
|
|
|---|
| - 고온압축특성 |
|
|
|---|
- 용접성
설계변경 또는 금형 사용중 발생되는 결함 등은 용접에 의해 처리된다. 일반적으로 강도가 높은 강에서는 용접성이 나쁘기 때문에 용접시 충분한 주의와 관리가 필요하다. 아래 표는 용접작업에 대한 표준작업 조건이다.
| 구분 | 보수용접 | 비고 | ||
|---|---|---|---|---|
| HP1A | HP4A | HP4MA | ||
| 용가재 | AWS ER70S-4 ER70S-6 |
AWS ER80S-B2 ER80S-G |
AWS ER80S-B2 ER80S-G ER90S-B3 |
용접봉직경 : 1.6Φ, 2.4Φ |
| 예열온도 | 250 ± 50℃ (200~300) |
300 ± 50℃ (200~350) |
250 ± 50℃ (200~300) |
사용연료 : LNG 사용연료압력 : 0.5㎏/㎤ |
| 후열 | TP HP1A : 270 ± 20 ℃ HP4A : 350 ± 20℃ HP4MA : 320 ± 20℃ |
|||
| 후열처리(PWHT) | 경면가공, 부식가공성 등의 우수한 물성 요구시 실시 | |||
* 후열 후 석면포를 덮어 서서히 냉각시킨다.
